RPM 2 LED

Wenn das Moped clean sein soll, ist ein sperriger Drehzahlmesser oft keine Option. Manchmal möchte man allerdings wissen, ob man im richtigen Drehtzahlbereich fährt. Dafür reicht in den allermeisten Fällen eine 3-Farb LED vollkommen aus. Das RPM 2 LED Modul misst die Drehzahl vom Zündungsausgang und schaltet eine 3 - Farb LED je nach Drehzahl zwischen Blau über Grün und Gelb bis zu Rot um. Damit ist zB. eine optische Kontrolle vom Anfang und Ende vom maximalen Drehmoment oder der maximalen Drehzahl möglich, die nicht überschritten werden sollte.

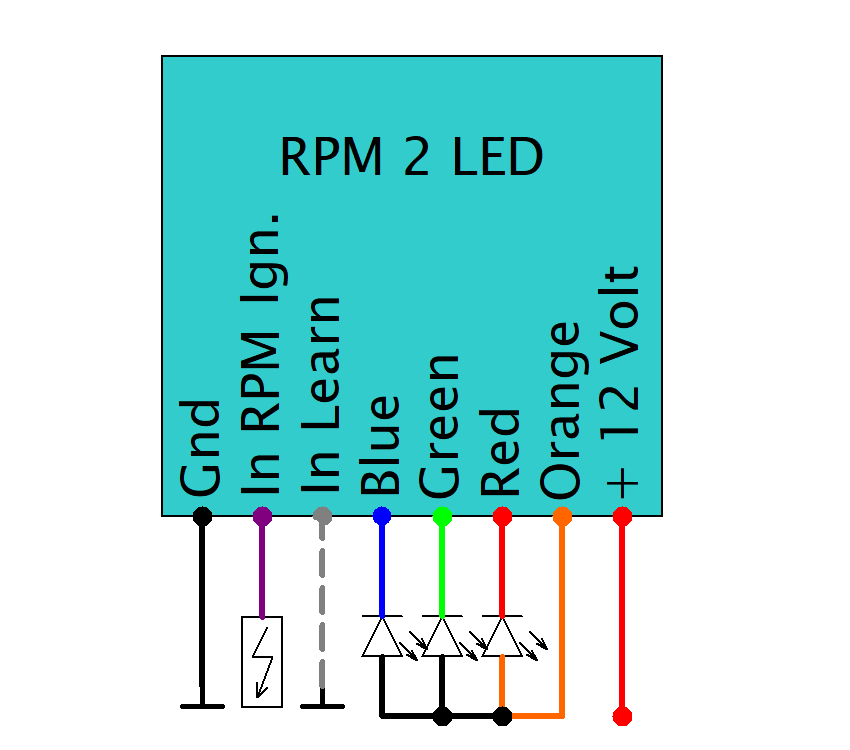

Die 3 Umschaltpunkte können dabei sehr einfach vom Benutzer eingestellt werden. Hierfür wird das graue Kabel gegen Masse gehalten und dann die Strommversorgung vom Modul eingeschaltet. Wenn das grüne Kabel jetzt wieder von Masse abgenommen wird, dann blinkt das Modul erst blau auf und zählt die Drehzahl jedes Mal um 500 RPM hoch. Wenn der erste Umschaltwert erreicht wurde, wird das Kabel kurz gegen Masse gehalten. Jetzt blinkt die LED grün und das Modul zählt bei jedem Blinken wieder um 500 RPM hoch. Sobald das Kabel dann nochmal gegen Masse gehallten wird, blinkt das Modul in gelb und zählt die Umdrehhungen weiter hoch. Bei einem weiteren Berühren des grauen Kabels blinkt die LED kurz rot auf und speichert die Werte. Danach kann das graue Kabel isoliert werden und das RPM 2 LED ist einsatzbereit.

Manual (PDF)

ECE R10 Prüfbericht (PDF)
